HDW1 密封件 - SKF Wave 密封件

SKF HDW1系列工业密封解决方案

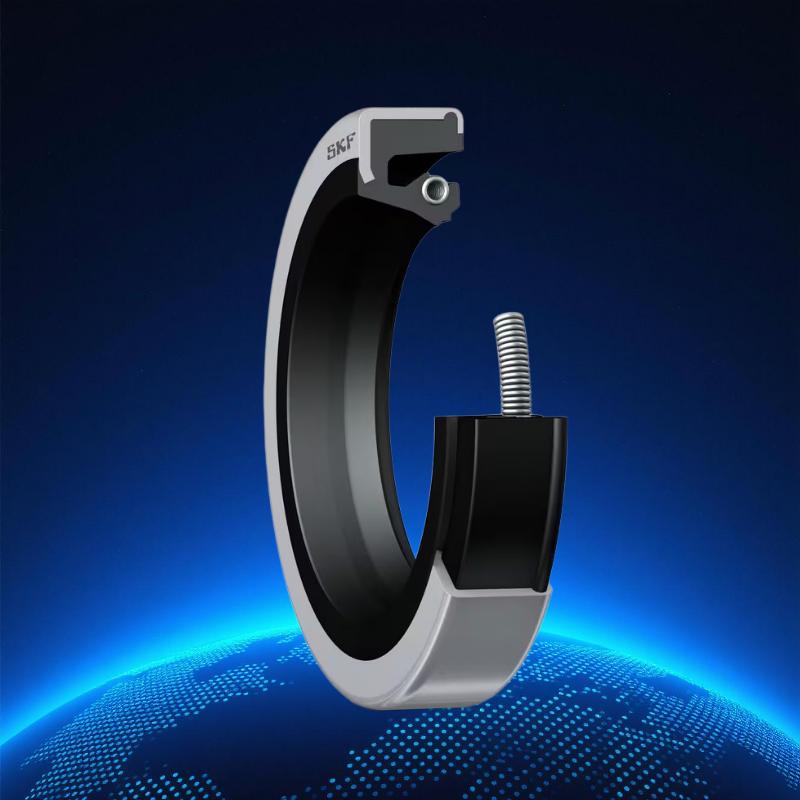

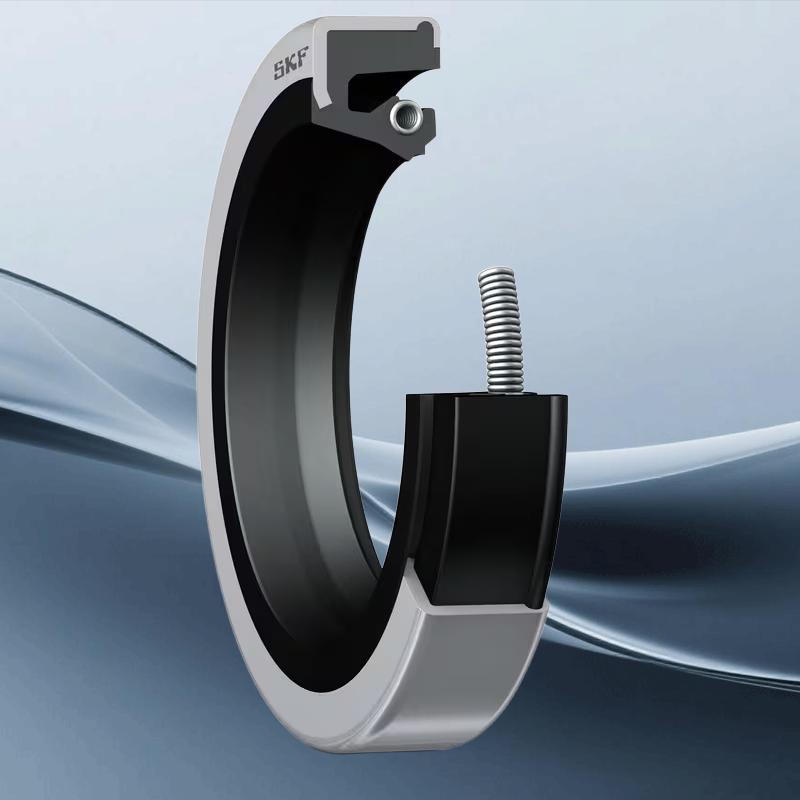

作为SKF工业密封产品线的重要组成，HDW1系列径向轴密封圈专为重型工况设计，通过材料科学与结构力学的协同优化，在矿山机械、港口设备等恶劣环境中展现稳定性能。该产品采用丁腈橡胶（NBR）与金属骨架的复合结构，在-40℃至+100℃温域内保持可靠密封效果。

核心技术特性

密封系统设计：主密封唇采用非对称轮廓设计，配合专用润滑脂形成0.8-1.2μm油膜厚度，在0.5m/s低速工况下仍保持0.05L/m·h以下的泄漏率。防尘副唇增加30°导角结构，对PM10颗粒物的阻隔效率达92%。

结构强化方案：外径金属骨架采用1.2mm加厚冷轧钢板，经磷化处理后表面粗糙度Ra≤0.8μm，与轴承座孔配合过盈量控制在0.15-0.25mm范围。内置波形弹簧提供12-15N/cm²径向压力，磨损补偿量达0.3mm。

介质兼容性：经ASTM D471标准测试，在ISO VG 68润滑油中浸泡168小时后体积膨胀率＜8%，对液压油、乳化液等工业流体保持稳定密封性能。

典型应用场景

■ 矿山破碎机：在200μm粉尘浓度下连续运行8000小时无泄漏

■ 港口起重机：承受30kN轴向力时保持0.03MPa压力密封

■ 造纸机械：在120℃高温蒸汽环境中维持1500小时稳定运行

工程参数指标

工作压力：≤0.5MPa（瞬时峰值0.8MPa）

线速度：≤15m/s（润滑状态）

偏心补偿：0.2mm径向跳动适应能力

安装维护规范

1. 压装前需用丙酮清洁密封沟槽，表面粗糙度要求Ra≤1.6μm

2. 建议使用专用安装工具，压入速度控制在2mm/s以内

3. 初始运行100小时后建议检查补充润滑脂

该系列产品在风电齿轮箱、冶金轧机等领域为工业设备提供可靠的密封保障。具体选型需结合实际工况参数，建议联系SKF技术团队获取定制化解决方案。
