适用于脂润滑应用的 HM 和 TL 密封件

在通用工业领域，旋转轴设备的润滑剂泄漏与外部粉尘侵入是导致轴承失效和设备停机的主要原因。SKF HM-TL 系列径向轴密封圈作为SKF工业密封产品线中的重要组成部分，专为解决上述痛点而设计。该系列产品结合了材料科学与精密几何设计，为电机、齿轮箱、风机及泵类设备提供了高可靠性的密封屏障，显著降低了设备的维护成本与停机时间。

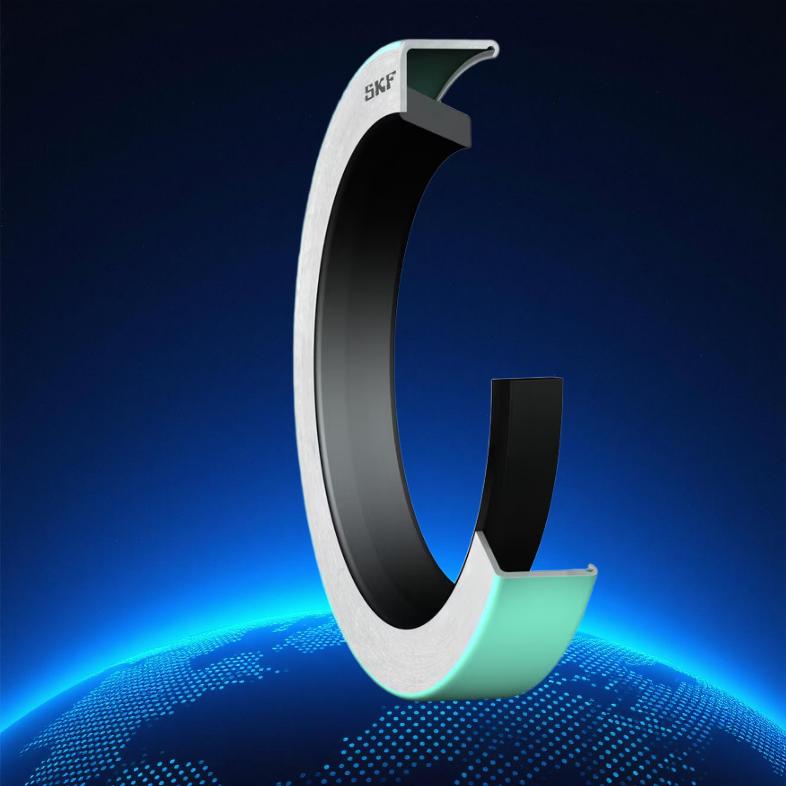

核心结构与密封机理

SKF HM-TL 系列采用了经典的双唇口设计结构，通过优化的过盈量配合，在旋转轴与静止壳体之间建立起动态的密封界面。其核心优势体现在以下三个维度：

1. 主密封唇的流体动力效应：
主密封唇采用特殊的几何轮廓设计，不仅能有效封堵润滑剂，还能在轴旋转时产生微流体动压效应，形成一层极薄的油膜，在确保密封性的同时大幅降低摩擦扭矩和磨损率。这种设计使得密封圈在低速或高速工况下均能保持稳定的密封性能。

2. 副唇的防尘屏障作用：
在主密封唇后方，HM-TL系列集成了一个带有过盈量的副唇（防尘唇）。该副唇紧密贴合轴表面，能有效阻挡灰尘、水分、金属屑及其他固体颗粒物进入轴承腔体。对于在恶劣环境（如矿山、水泥厂、农业机械）中运行的设备，这一设计至关重要，能极大程度保护润滑脂的清洁度，延长轴承使用寿命。

3. 高刚性复合骨架：
外径采用钢骨架外层包覆氟橡胶（FKM）的复合结构。金属骨架提供了极高的结构强度和抗变形能力，使其能承受较高的压装力，确保在壳体孔内不松动、不偏斜。这种增强设计有效避免了因振动或热膨胀导致的密封失效。

材料特性与环境适应性

SKF HM-TL 系列在材料选择上充分考虑了工业环境的复杂性，确保产品在多种介质和温度条件下保持物理化学稳定性。

耐温性能：
采用氟橡胶（FKM）作为密封唇材质，其长期工作温度范围可达 -20°C 至 +150°C（具体视工况而定），短时间内可耐受更高温度。这使其适用于高温运行的齿轮箱和冷却系统周边的泵类设备。

介质兼容性：
FKM材质对矿物油、合成润滑油、燃油、油脂以及多种化学介质（如弱酸、弱碱）具有优异的耐受性。相比普通丁腈橡胶（NBR），HM-TL系列在接触石油基液压油或合成油时，体积变化率极低，保证了密封唇的持久弹性。

抗腐蚀能力：
钢骨架表面经过防腐蚀处理，并包覆FKM外层，能有效抵御潮湿环境和腐蚀性气体的侵蚀，适用于户外风机、化工泵等腐蚀性较强的场景。

技术规格参数摘要

以下为SKF HM-TL系列通用技术参数，具体选型需参考样本手册：

产品类型： 单唇带副唇（双唇）径向轴密封圈
系列代号： HM-TL
适用介质： 矿物油、合成油、润滑脂、水、空气
线速度： ≤ 15 m/s（具体视轴表面粗糙度而定）
工作压力： ≤ 0.5 bar（差压）
硬度范围： 70-85 Shore A
材质组合： 密封唇/副唇：FKM；骨架：钢；外径包胶：FKM

典型应用场景

凭借其均衡的性能表现，SKF HM-TL系列被广泛应用于以下工业设备：

• 电机与发电机： 防止油脂泄漏造成的绝缘下降及灰尘进入绕组。
• 工业齿轮箱： 承受高速旋转与油温变化，确保润滑油不泄漏。
• 离心泵与真空泵： 在液体介质侧形成有效隔离，保护轴承。
• 风机与压缩机： 阻挡空气中的粉尘，维持轴承润滑状态。
• 传送带与滚筒： 适应户外环境，耐受雨水和泥沙侵入。
• 农业与工程机械： 在泥土、砂石等极端恶劣工况下提供可靠防护。

安装与使用建议

为确保SKF HM-TL密封圈发挥预期性能，建议遵循以下安装规范：

1. 轴表面处理： 轴径表面粗糙度建议控制在 Ra 0.2 - 0.8 μm 之间，硬度需大于 HRC 55，且无划痕、锈斑或凹坑。
2. 清洁度： 安装前必须彻底清洁轴表面、壳体孔及密封圈沟槽，去除毛刺、铁屑和旧密封残留。
3. 润滑： 在密封唇和轴表面涂抹适量的润滑脂或机油，以减少启动摩擦，防止干磨导致唇口翻转。
4. 压入工具： 建议使用专用安装套筒均匀压入，避免直接敲击密封圈外径，以免骨架变形或橡胶受损。
5. 保护： 设备停机期间，若轴暴露在外，建议加装轴套保护密封唇部位。

SKF HM-TL 系列通过了严格的工业标准测试，是保障设备长周期稳定运行的关键零部件。如需具体型号尺寸表或技术咨询，请联系授权经销商获取详细选型手册。
